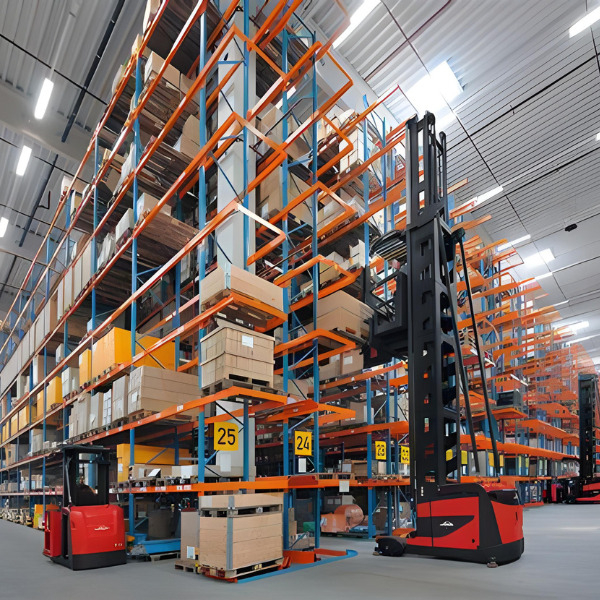

Kệ VNA (Very Narrow Aisle) thiết kế lối đi siêu hẹp để tối ưu tối đa diện tích kho. Tuy nhiên, để vận hành an toàn ở độ cao tới 17m trong lối đi chỉ khoảng 1,6m, hệ thống kệ này đòi hỏi cấu tạo và tiêu chuẩn kỹ thuật khắt khe hơn nhiều so với kệ thông thường. Bài viết dưới đây sẽ bóc tách chi tiết cấu tạo kệ Narrow Aisle từ khung cột chịu lực đến hệ thống ray dẫn hướng giúp kệ vận hành ổn định và chính xác.
1. Cấu tạo chi tiết các bộ phận kệ Narrow Aisle
1. Khung cột chịu lực
Khung cột là xương sống của toàn bộ hệ thống. Kệ VNA thường cao từ 12m – 17m. Khung cột dày 2 – 3 mm để đảm bảo không bị cong khi chất hàng ở độ cao tối đa. Thiết kế chân Omega dập lỗ để lắp thanh Beam linh hoạt. Sử dụng thép SS400 hoặc thép cường độ cao cán nguội, sơn tĩnh điện.
1.2 Thanh Beam đỡ ngang
Thanh Beam đỡ trực tiếp các pallet hàng hóa. Hai đầu có các đầu gài với 3-4 vấu móc để bám chặt vào khung cột. Có chốt an toàn để tránh xe nâng làm bung thanh beam.
1.3 Hệ thống giằng
Bao gồm giằng ngang và giằng chéo liên kết các cột đơn thành một khung vững chãi. Thanh giằng triệt tiêu lực rung lắc khi xe nâng vận hành hoặc khi có sự cố va chạm nhẹ.
1.4 Ray dẫn hướng
Đây là bộ phận quan trọng nhất khác biệt với kệ Selective. Do lối đi quá hẹp, xe nâng không thể tự lái bằng tay mà phải chạy theo ray.
Ray cơ học: Thường là thép hình chữ L hoặc chữ C được bắt vít xuống sàn dọc theo lối đi. Nó đóng vai trò như đường ray xe lửa, giữ xe nâng luôn đi thẳng.
Ray điện từ: Một sợi dây từ trường được chôn dưới sàn kho. Xe nâng tích hợp cảm biến sẽ tự động đi theo đường dây này (giúp sàn phẳng và thoáng hơn ray cơ).
1.5 Thanh liên kết dãy
Thanh liên kết dùng để kết nối hai dãy kệ đôi lưng dựa lưng với nhau. Giúp toàn bộ hệ thống kệ trở thành một khối thống nhất, tăng cường độ ổn định tổng thể.
1.6 Các phụ kiện an toàn
Vì vận hành trong không gian hẹp và cao, tính an toàn là tuyệt đối:
– Rào bảo vệ chân kệ: Ốp bằng thép đúc ở các đầu dãy kệ để tránh xe nâng va chạm trực tiếp vào chân cột.
– Lưới thép/Thanh chắn: Lắp ở mặt sau kệ (nếu giáp lối đi bộ) để ngăn pallet hàng rơi xuống.
– Điểm dừng: Chốt chặn ở cuối đường ray để xe nâng không đi quá giới hạn.
2. Một số lưu ý quan trọng
| Bộ phận | Thông số quan trọng | Lưu ý |
| Chân đế | Kích thước bản mã lớn | Phải được bắt vít xuống sàn |
| Độ phẳng sàn | Tiêu chuẩn | Sai số sàn tính bằng mm để kệ không bị nghiêng |
| Mối hàn | Hàn robot tự động | Đảm bảo độ đòng nhất và thẩm mỹ, chống gỉ sét tốt |
Hiểu rõ cấu tạo kệ Narrow Aisle là nền tảng quan trọng để thiết kế một không gian lưu trữ khoa học và hiệu quả. Với khả năng khai thác tối đa chiều cao nhà kho và thu hẹp lối đi xuống mức tối thiểu, hệ thống kệ VNA chắc chắn sẽ là lời giải hoàn hảo cho bài toán diện tích hiện nay.
